Xưởng gia công băng tải · Hoàng Yến 689

Băng tải TPU · PU · PVC gia công theo yêu cầu

TPU là băng tải đồng nhất (Homogeneous TPU conveyor belt): một khối nhựa liền, không lớp vải.

Xẻ khổ, nối nhiệt, hàn gân dẫn hướng, gân chắn, vách chắn, đục lỗ theo bản vẽ. Thay băng tại nhà máy cho dây chuyền thủy sản, thịt, bánh kẹo, thực phẩm, điện tử và kho logistics.

Gọi 0931 375 588 Gửi kích thước báo giá

Hotline · Zalo · WhatsApp: 0931 375 588 · 0915 188 298

3 vật liệuPVC, PU, TPU food grade
Đến 1.200 mmKhổ băng TPU (băng tải đồng nhất)
Nối tại chỗMáy ép nối nhiệt di động
12 tầngTháp xoắn ốc đã thay băng trọn gói
Xưởng gia công băng tải Hoàng Yến 689, thợ đang nối băng trắng khổ lớn

So sánh vật liệu · PVC / PU / TPU conveyor belt

Chọn băng PVC, PU hay TPU (băng tải đồng nhất)

Mỗi vật liệu hợp với một kiểu sản phẩm, nhiệt độ và cách vệ sinh khác nhau. Bảng dưới giúp chọn nhanh trước khi gọi kỹ sư.

PVCPUTPU (băng tải đồng nhất)
Homogeneous TPU belt
Cấu tạoMặt PVC trên lớp vải polyester, 1–4 lớp vảiMặt PU trên lớp vải polyesterKhối TPU đồng nhất, không lớp vải, có thể đúc răng dẫn động
Độ dày1,0 – 10 mm0,8 – 4,0 mm1,5 – 5,0 mm
Nhiệt độ làm việc−10 … +80 °C−20 … +100 °C−30 … +80 °C
Tiếp xúc thực phẩmCó loại food gradeFDA, EU 10/2011FDA, EU 10/2011, tùy chọn kháng khuẩn
Kháng dầu mỡTrung bìnhTốtRất tốt
Vệ sinhRửa bề mặtRửa bề mặt, mép bịt kín tùy chọnKhông thấm, không xơ vải, rửa áp lực, phù hợp CIP
Ứng dụng chínhLogistics, điện tử (chống tĩnh điện), lắp ráp, đóng gói thùngBánh kẹo, bột nhào, làm nguội chocolate, thịtThủy hải sản, thịt, chế biến ướt, khu vực high-care
Chịu mài mòn, cắtTrung bìnhTốtRất tốt, vết cắt nhỏ hàn sửa được
Tùy chọn đặc biệtChống tĩnh điện (ESD), mặt nhám chống trượt, mặt gân, chống cháyMặt chống dính, mép bịt kín, loại phát hiện được bằng máy dò kim loạiRăng dẫn động, gân và vách hàn liền khối, kháng khuẩn, loại phát hiện được bằng máy dò kim loại
Màu phổ biếnTrắng, xanh lá, đen, xanh dươngTrắng, xanh dươngTrắng, xanh dương (dễ phát hiện dị vật)

Thông số tham khảo theo nhóm vật liệu. Giá trị chính xác phụ thuộc mã băng cụ thể; chúng tôi tư vấn mã phù hợp theo sản phẩm, nhiệt độ và hóa chất vệ sinh của nhà máy.

Đặc tính và ứng dụng · Material guide

Hiểu đúng từng loại băng trước khi chọn

Cùng là băng tải thực phẩm, nhưng một băng chạy khu bột nhào khô khác hẳn băng chạy khu rửa tôm ướt. Dưới đây là điểm mạnh, giới hạn và chỗ dùng hợp nhất của từng loại.

PVC conveyor belt

Băng tải PVC

Mặt PVC phủ trên 1–4 lớp vải polyester. Giá hợp lý, nhiều độ dày và kiểu mặt nhất: trơn, nhám, gân chống trượt, vân kim cương, chống tĩnh điện.

Điểm mạnh
Kinh tế, dễ nối, dễ hàn gân; nhiều lựa chọn mặt cho hàng thùng, hàng nghiêng; có loại ESD cho điện tử.
Lưu ý
Kháng dầu mỡ và chịu nhiệt kém hơn PU; lớp vải hở ở mép có thể xơ, thấm nước nếu không bịt mép.
Dùng hợp
Kho logistics, máy soi X-ray, lắp ráp điện tử, đóng thùng carton, băng nghiêng hàng khô, khu thực phẩm đã đóng gói.

PU conveyor belt

Băng tải PU

Mặt polyurethane trên lớp vải polyester. Không mùi, chịu dầu mỡ và mài mòn tốt, mặt mỏng mềm chạy được trên con lăn và mũi dao nhỏ.

Điểm mạnh
Chịu mỡ, đường, bơ; có mặt chống dính cho bột nhào, kẹo; mép bịt kín chống xơ; màu xanh dương dễ phát hiện dị vật.
Lưu ý
Vẫn có lớp vải bên trong: khu rửa nước áp lực liên tục nên ưu tiên TPU đồng nhất.
Dùng hợp
Cán và chia bột, bánh mì, bánh quy, làm nguội chocolate, kẹo, snack, thịt nguội cắt lát, băng tải cong làm nguội bánh.

Homogeneous TPU belt

Băng tải TPU (băng tải đồng nhất)

Đùn liền một khối nhựa, không lớp vải, không mối ghép, không chốt bản lề. Không có chỗ cho vi khuẩn trú ẩn sau khi rửa.

Điểm mạnh
Không xơ, không tách lớp, không thấm; rửa nhanh hơn, tốn ít nước nóng và hóa chất hơn; chịu cắt, vết hỏng nhỏ hàn sửa được; gân và vách hàn cùng vật liệu, liền khối.
Lưu ý
Giá mỗi mét vuông cao hơn PU, PVC; nên so tổng chi phí sở hữu (thời gian vệ sinh, nước thải, dừng máy, thay băng).
Dùng hợp
Thịt, gia cầm, cá, tôm, rau củ quả tươi, thức ăn thú cưng, phô mai bào, băng máng sâu, băng gầu nâng liệu khu high-care.

Positive drive TPU belt

Băng TPU răng dẫn động

Mặt dưới có răng ăn khớp nhông, kéo băng như xích chứ không dựa vào ma sát tang.

Điểm mạnh
Không trượt khi ướt, dính mỡ hay lạnh sâu; băng tự chạy thẳng, không cần cơ cấu chỉnh lệch; căng băng thấp nên đỡ tải cho ổ bi, trục.
Lưu ý
Cần thay nhông theo bước răng; kiểm tra mối hàn răng định kỳ.
Dùng hợp
Thay băng nhựa module (khó vệ sinh ở chốt bản lề), băng tải nặng như khối cá, thịt đông lạnh, băng dài khu rửa.

PU round & V belts

Dây tròn PU, dây V PU

Dây profile PU cắt theo chiều dài, nối nhiệt tại chỗ. Có loại mặt nhám bám tốt, loại chống tĩnh điện.

Điểm mạnh
Khe hở giữa các dây giúp thoáng, ráo, rơi vụn; chuyển hàng qua khe hẹp giữa hai băng.
Lưu ý
Chọn đường kính dây và độ cứng theo puly, tải và tốc độ.
Dùng hợp
Nhận bánh sau lò, phủ chocolate, cắt lát, phân loại rau quả, chuyển gạch men, máy đóng gói.

Stainless steel mesh

Lưới inox, băng nhựa module

Lưới inox SUS304 / SUS316 cho nhiệt cao và thông gió; băng nhựa module cho tháp xoắn ốc, đoạn chuyển hướng.

Điểm mạnh
Chịu nhiệt lò nướng, máy chiên, máy sấy; chịu lạnh tủ IQF; thoát nước, khí nóng, khí lạnh đi xuyên băng.
Lưu ý
Bản lề, mắt lưới cần rửa áp lực trên đường hồi băng.
Dùng hợp
Lò nướng tunnel, sấy nhiều tầng, chần, thổi ráo, IQF, tháp làm nguội xoắn ốc.

Khu vực yêu cầu vệ sinh cao · High-care

6 điểm kiểm tra khi chọn băng cho khu ướt, khu high-care

Mảnh băng vỡ, mép xơ hay gân bong rơi vào sản phẩm là nguyên nhân thu hồi hàng. Khe nứt, rãnh sâu giữ lại vụn thực phẩm và nước, thành ổ vi khuẩn.

  1. Một vật liệu duy nhấtBăng có càng ít lớp, ít chi tiết ghép thì càng ít chỗ bám bẩn.
  2. Đạt chuẩn tiếp xúc thực phẩmYêu cầu chứng nhận FDA, EU 10/2011 / EC 1935/2004 cho cả băng, gân và vách.
  3. Gân, vách hàn liền, bo gócChân gân bo tròn khoảng R3 mm theo hướng dẫn EHEDG để nước rửa cuốn sạch, không dùng keo dán.
  4. Màu dễ phát hiện dị vậtBăng xanh dương giúp nhìn thấy mảnh lạ; có loại băng phát hiện được bằng máy dò kim loại.
  5. Mép kín, không xơBịt mép băng có lớp vải, hoặc dùng TPU đồng nhất không có vải.
  6. Tính theo tổng chi phíCộng thời gian vệ sinh, nước, hóa chất, dừng máy và tuổi thọ, không chỉ giá mỗi mét.

Băng tải TPU (băng tải đồng nhất) · Homogeneous TPU belt

Các mã băng tải TPU (băng tải đồng nhất) có sẵn

Homogeneous TPU conveyor belt · Positive drive TPU belt · Food grade FDA / EU 10/2011

Băng không lớp vải, không xơ, không thấm, phù hợp khu ướt và high-care của nhà máy thủy sản, thịt.

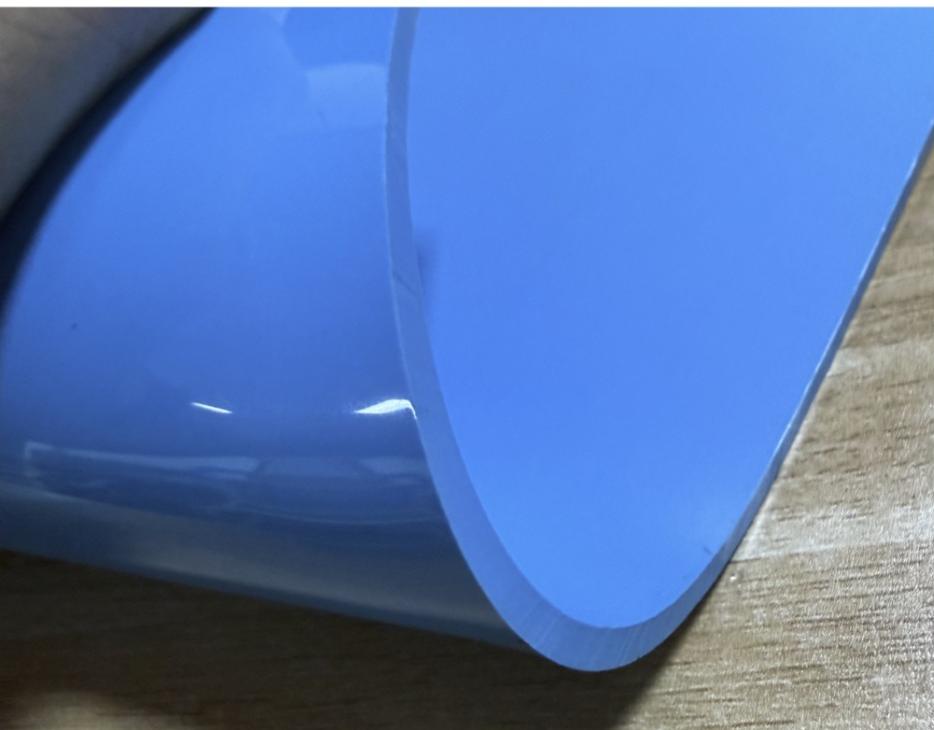

Băng TPU xanh mặt bóng, đáy mờ
Mặt bóng · đáy mờDày 3,0 mm, có Kevlar

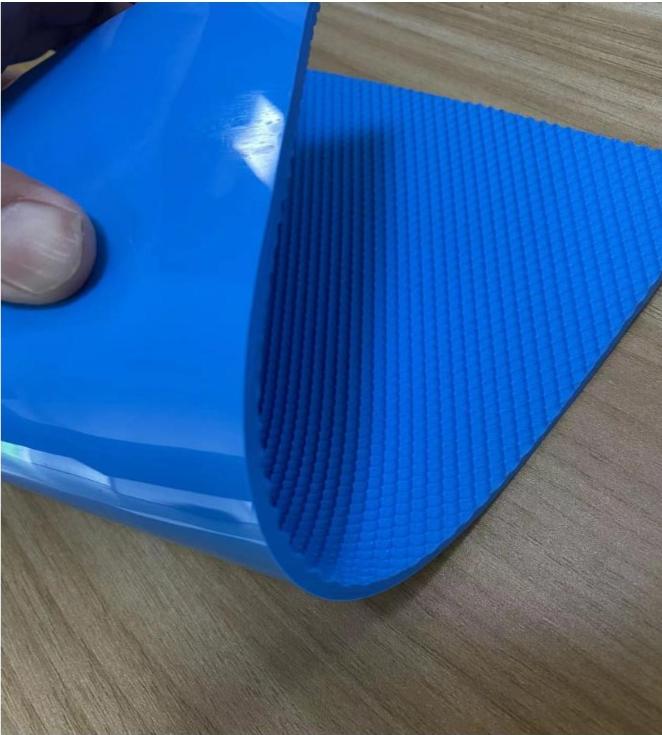

Băng TPU xanh đáy vân golf
Mặt bóng · đáy vân golfDày 3,0 mm, có Kevlar

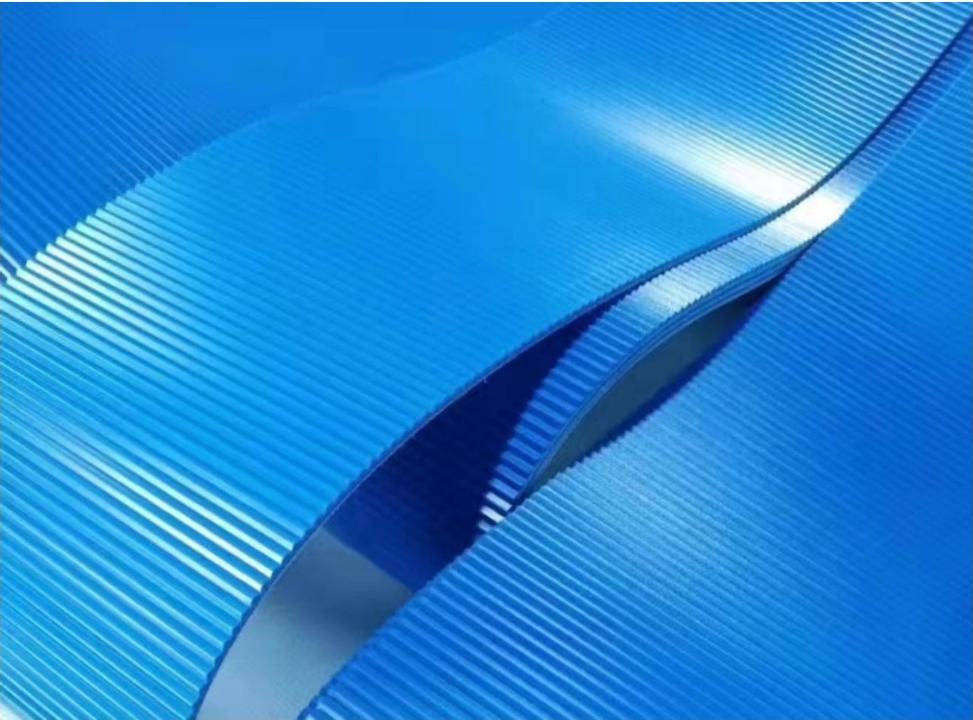

Băng TPU xanh đáy răng cưa
Mặt bóng · đáy răng cưaDày 3,0 mm, có Kevlar

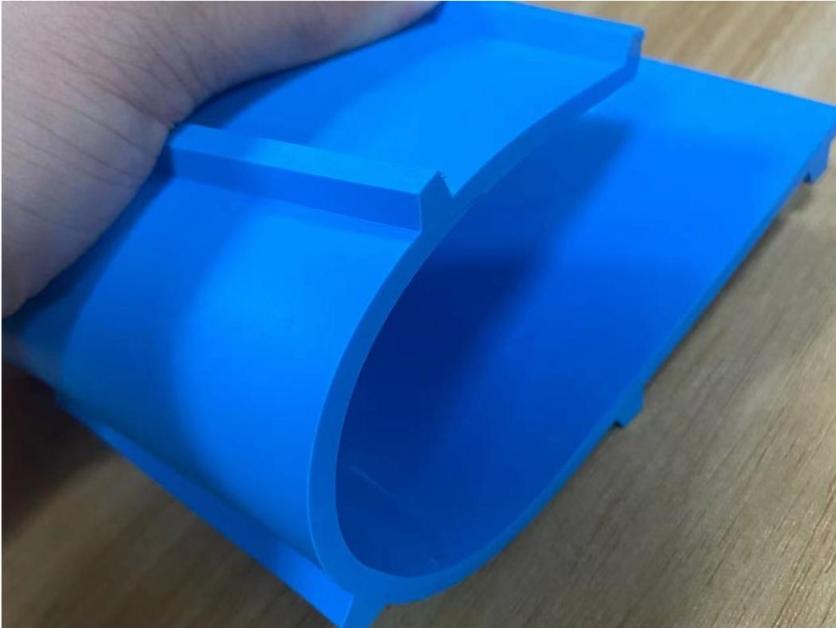

Băng TPU răng dẫn động có gân chắn
Răng dẫn động (positive drive)Dày 3,4 mm, bước răng 50 mm
Mã băng TPUMặt dướiDàyLõi KevlarLực kéo đứtLực kéo tại 1% giãnGhi chú
Mặt bóng, đáy mờMờ (matt)3,0 mmCó400 N/mm30 N/mmChạy trên bàn trượt, ma sát đáy thấp
Mặt bóng, đáy vân golfVân golf3,0 mmCó400 N/mm30 N/mmDiện tích tiếp xúc nhỏ, giảm dính nước, dễ rửa
Mặt bóng, đáy răng cưaRăng cưa3,0 mmCó400 N/mm30 N/mmBám tang tốt, giảm trượt khi tải nặng hoặc ướt
Răng dẫn độngRăng cao 4,0 mm, bước 50 mm3,4 mmKhông200 N/mm3 N/mmNhông 10 răng Ø156,2 mm, căng băng thấp
Răng dẫn độngRăng cao 4,0 mm, bước 50 mm3,4 mmCó440 N/mm32 N/mmBăng dài, tải nặng, cần ít giãn

Tất cả mã: vật liệu TPU, độ cứng 92 Shore A, khổ rộng tối đa 1.200 mm, mặt trên bóng. Lõi sợi Kevlar giúp băng gần như không giãn theo thời gian: lực cần để kéo giãn 1% tăng từ 3 lên 32 N/mm, nên băng ít phải căng chỉnh lại. Có thể hàn thêm gân chắn, vách chắn và bịt mép theo bản vẽ.

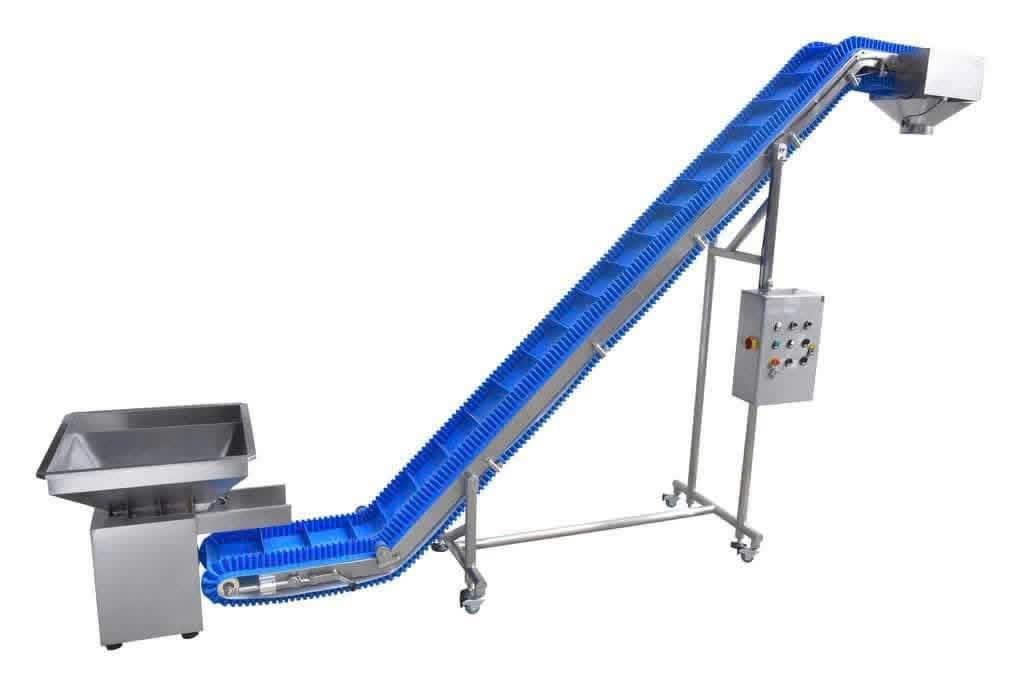

Băng tải nghiêng có gân chắn và vách chắn sóng, phễu cấp liệu

Băng tải nghiêng cấp liệu

Phễu nạp ở chân, băng có gân chắn và vách chắn sóng đưa nguyên liệu lên phễu cân hoặc máy đóng gói. Khung inox, tủ điện riêng, bánh xe di chuyển được.

Năng lực gia công

Xưởng gia công băng tải

Từ cuộn băng đến băng hoàn chỉnh lắp lên máy: xẻ khổ, nối, hàn gân, đục lỗ, bịt mép.

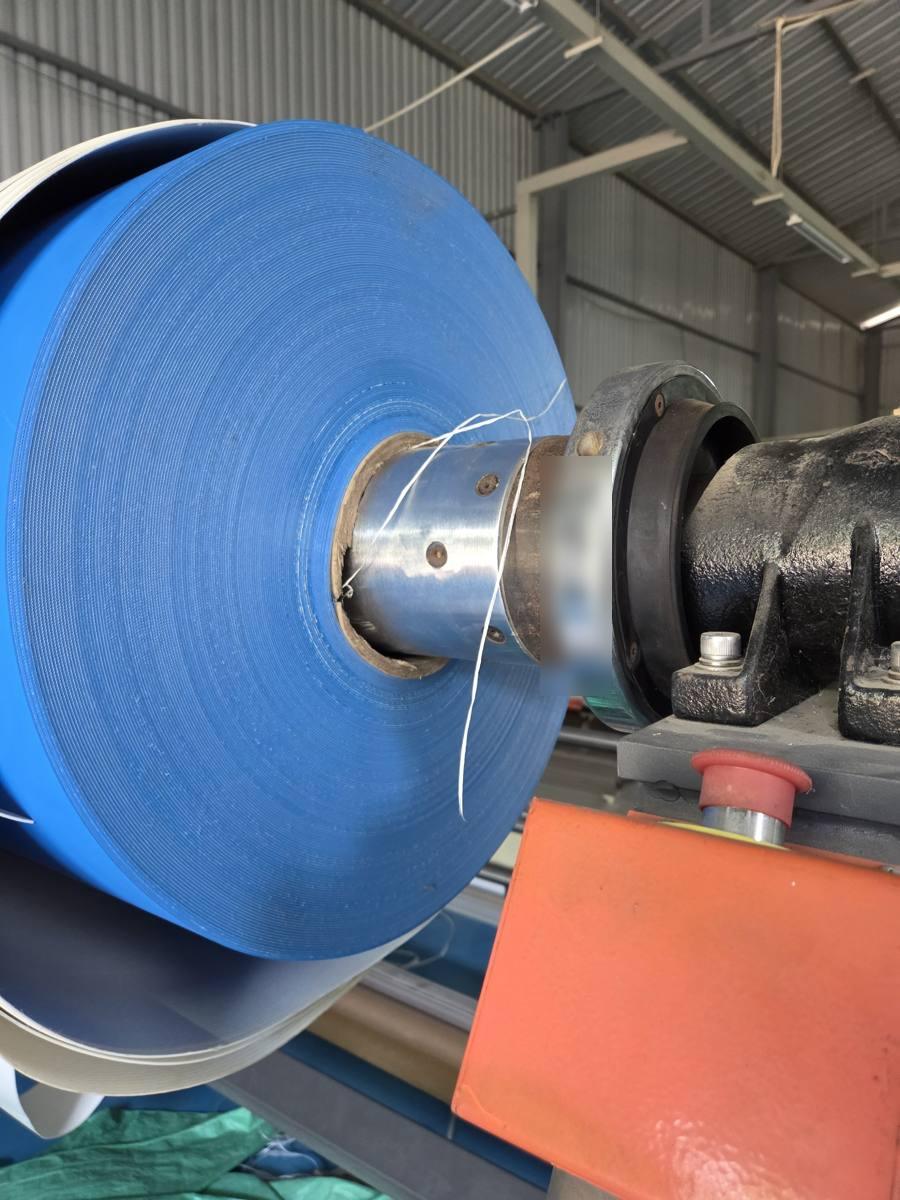

Cuộn băng tải PU xanh trên máy xẻ tại xưởng
Xẻ băng tải theo khổCuộn băng PU xanh được xẻ đúng chiều rộng khách đặt
Kỹ thuật viên nối nhiệt băng tải PU xanh bằng máy ép tại nhà máy bánh
Nối nhiệt ngay tại nhà máyMáy ép nối nhiệt di động, thay băng không cần tháo khung
Toàn cảnh xưởng gia công băng tải Hoàng Yến 689, thợ đang nối băng trắng
Xưởng gia công Hoàng Yến 689Nối băng PU trắng khổ lớn, máy xẻ và bàn cắt gân

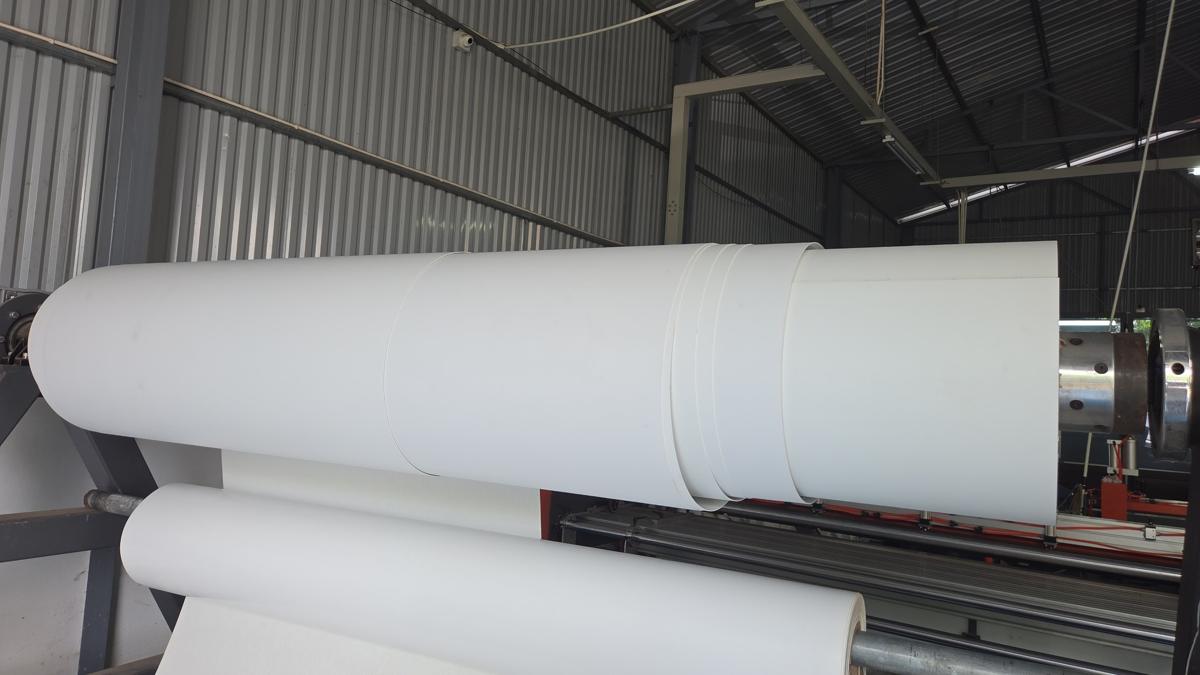

Cuộn băng tải trắng trên máy xẻ khổ
Xẻ cuộn băng trắngChia cuộn lớn thành nhiều khổ theo đơn hàng

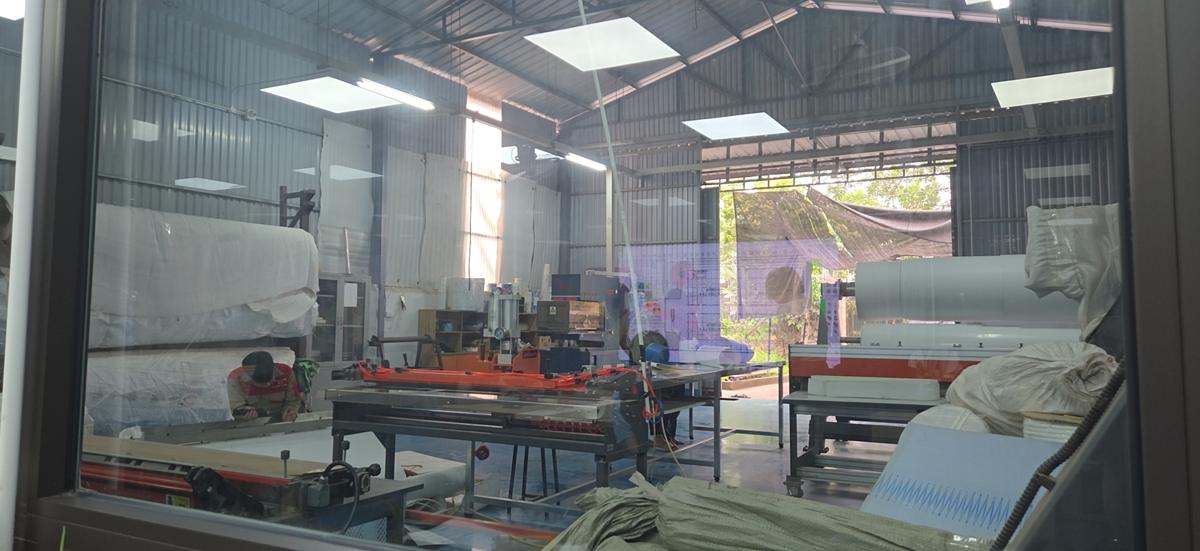

Xưởng gia công nhìn từ văn phòng, máy nối nhiệt và bàn hàn gân
Máy nối nhiệt và bàn hàn gânMáy ép nối khí nén, máy hàn gân dẫn hướng và vách chắn

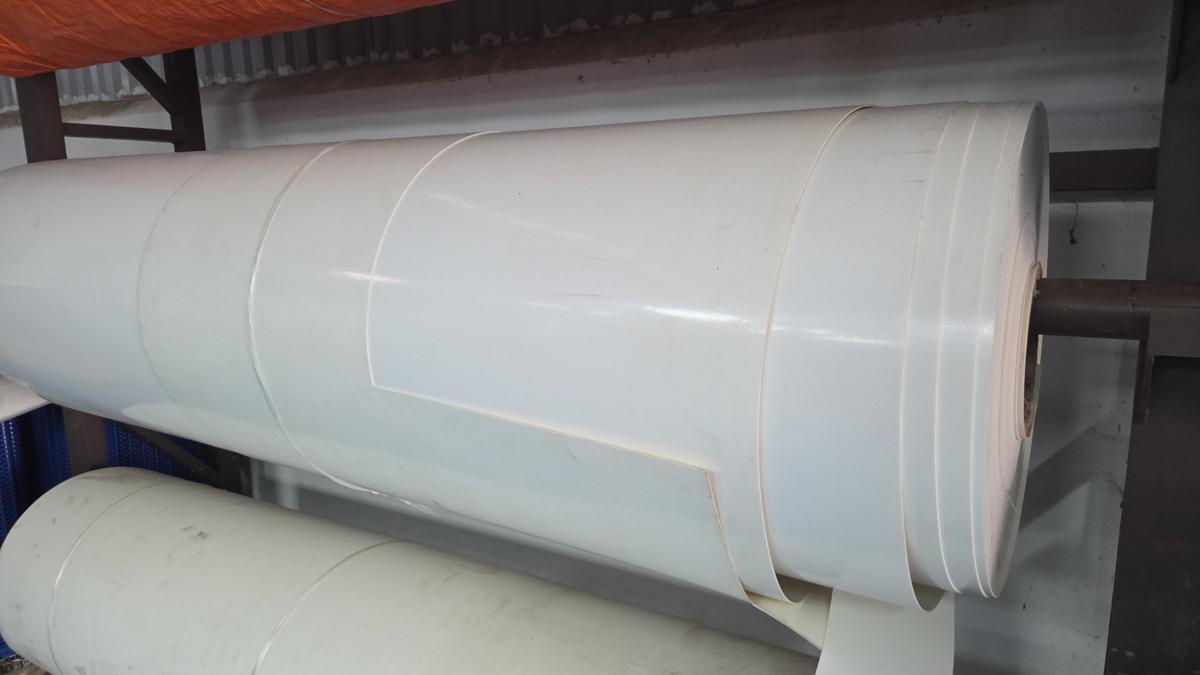

Cuộn băng tải trắng đã xẻ khổ trên giá
Băng trắng đã xẻ khổSẵn hàng, giao nhanh cho nhà máy thực phẩm

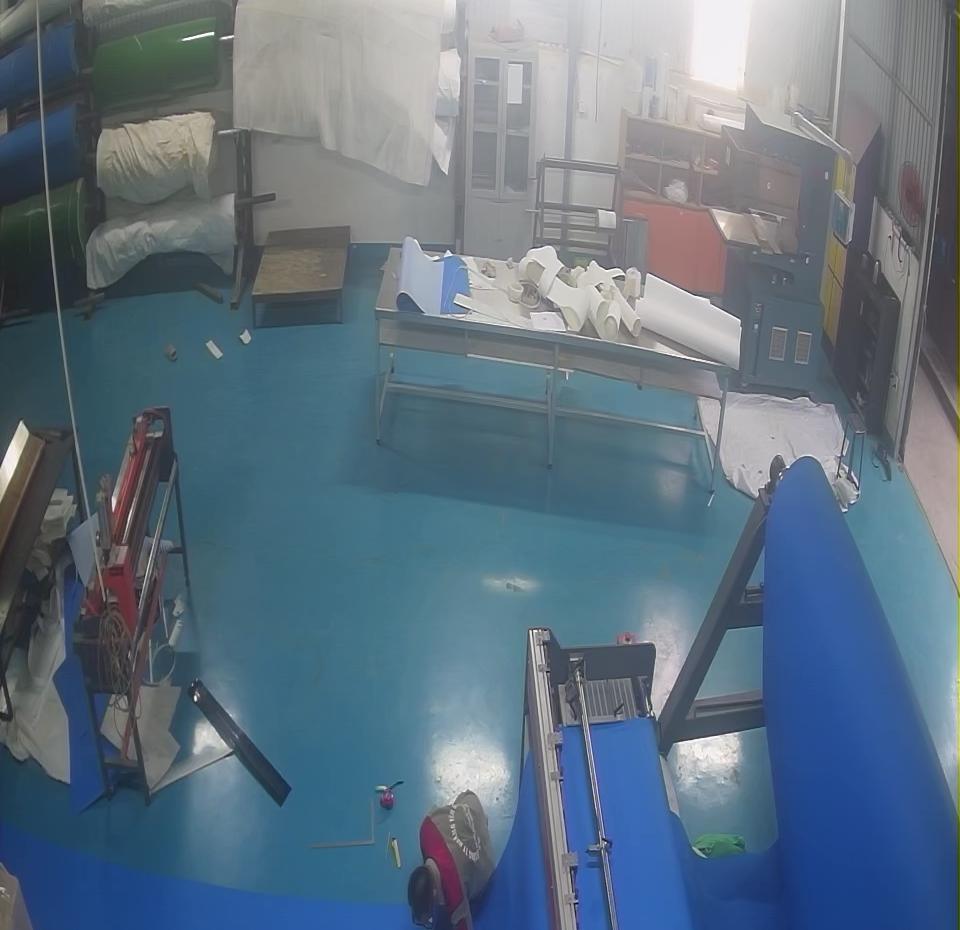

Kho cuộn băng tải PU, PVC tại xưởng
Kho cuộn băng có sẵnBăng PU, PVC xanh dương, xanh lá, trắng nhiều độ dày
K6 · K8 · K10 · K13 · K15Gân dẫn hướng chữ VChống lệch băng, hàn nóng dưới mặt băng
Cao 10 – 100 mmGân chắn (cleat)Băng tải nghiêng, nâng nguyên liệu, chia ô
Cao 20 – 120 mmVách chắn sóngGiữ hàng rời không rơi khi tải nghiêng
Ø2 – Ø10 mm, CNCĐục lỗ hút chân khôngMáy thermoforming, máy in, máy cắt
Finger joint · nối nêmNối nhiệt vô tậnMối nối phẳng, kín, bền; nối khóa inox khi cần tháo nhanh
Positive drive · bịt mépRăng dẫn động & bịt mépBăng TPU răng không trượt, mép kín chống thấm vi sinh
Băng tải lưới Inox SUS304 / SUS316

Lưới xoắn, lưới phẳng flat-flex, lưới mắt cáo cho lò nướng tunnel, máy sấy, máy chiên, tủ IQF và băng làm nguội. Chịu nhiệt đến khoảng 1.000 °C tùy mác thép, chịu lạnh sâu, thoát nước và thông gió tốt.

Video thực tế · Vệ sinh băng tải

Hệ thống rửa, vệ sinh băng tải tự động

Ví dụ thực tế: băng xoắn ốc làm nguội bánh dài hàng trăm mét, cuối ca công nhân phải dùng vòi xịt và bàn chải cọ từng đoạn, mất 2–3 giờ mà vẫn còn vụn bánh, dầu mỡ trong mắt lưới. Trạm rửa tự động gắn ngay trên đường hồi của băng: băng vừa chạy vừa được phun rửa, chải và thổi khô, không phải tháo băng.

Video 1 · 35 giây · trạm rửa băng xoắn ốc trong phòng sạch Trạm rửa CIP cho băng lưới xoắn ốc
  1. Băng lưới đi qua bể rửa inox, dàn ống phun nước áp lực trên và dưới mặt băng.
  2. Chổi lăn quay ngược chiều chạy băng, cọ vụn bánh và dầu mỡ bám trong mắt lưới.
  3. Bơm trục đứng hút nước từ bể lắng có giỏ lọc, tuần hoàn nước rửa, tiết kiệm nước và hóa chất.
  4. Quạt thổi khí cao áp và dao gió thổi khô băng trước khi quay lại vùng chứa sản phẩm.
Phù hợp: băng xoắn ốc làm nguội, cấp đông; lò nướng tunnel; băng làm nguội dài.
Video 2 · 12 giây · chạy thử tại xưởng Dàn phun rửa áp lực cho băng tải lưới inox
  1. Dàn ống inox với béc phun hình quạt, phủ kín toàn bộ khổ băng.
  2. Phun nước nóng hoặc dung dịch tẩy rửa khi băng chạy, nước rơi xuống máng thu bên dưới.
  3. Có thể lắp thêm vào băng tải cũ của nhà máy, không phải thay khung.
Phù hợp: băng lưới máy chiên, máy sấy, IQF, băng rửa rau củ, băng thủy sản.
Đạt HACCP, GMPRửa đều mỗi ca, có thể ghi nhận thời gian rửa, nhiệt độ nước làm hồ sơ vệ sinh.
Giảm thời gian dừng máyRửa trong khi băng chạy, rút ngắn vệ sinh cuối ca từ hàng giờ xuống vài chục phút.
Tiết kiệm nướcBể lắng, lọc và bơm tuần hoàn dùng lại nước rửa; chỉ xả bỏ khi thay dung dịch.
Thiết kế theo băng thực tếXưởng Hoàng Yến 689 đo khổ, tốc độ và loại băng rồi chế tạo trạm rửa vừa khít.

Hình ảnh thực tế

Công trình băng tải

Băng tải Hoàng Yến 689 đã gia công, lắp đặt, thay thế. Chọn nhóm để xem theo loại băng.

Dự án tiêu biểu

Thay toàn bộ băng tải tháp xoắn ốc 12 tầng làm nguội bánh mì

Tháp xoắn ốc 12 tầng dùng làm nguội bánh mì sau lò nướng. Đội kỹ thuật tháo băng cũ đã mòn, lắp băng nhựa module mới có xích biên inox, thay nhông dẫn động và thanh dẫn hướng, chạy thử bàn giao. Hoàng Yến 689 thực hiện trọn gói từ nhập hàng đến bàn giao.

12 tầngLàm nguội bánh mìBăng nhựa moduleXích biên inoxNhông POMThi công tại nhà máy
Kiện hàng băng tải và vật tư về đến nhà máy
Nhận hàng kiện băng, thanh dẫn, vật tư
Băng nhựa module mới xếp trong kiện gỗ
Kiểm tra băng mới trong kiện gỗ
Vận chuyển nhông dẫn động vào nhà máy
Đưa nhông dẫn động vào khu sản xuất
Tháo băng cũ khỏi tháp xoắn ốc
Tháo băng cũ từng tầng xoắn
Kỹ thuật viên luồn băng nhựa module mới vào tháp
Luồn băng mới vào tháp xoắn
Kỹ thuật viên căn chỉnh xích biên inox
Căn chỉnh xích biên và thanh dẫn
Tháp xoắn ốc hoàn thiện với băng mới
Hoàn thiện, chạy thử, bàn giao

Hướng dẫn kỹ thuật

Lắp đặt và bảo dưỡng

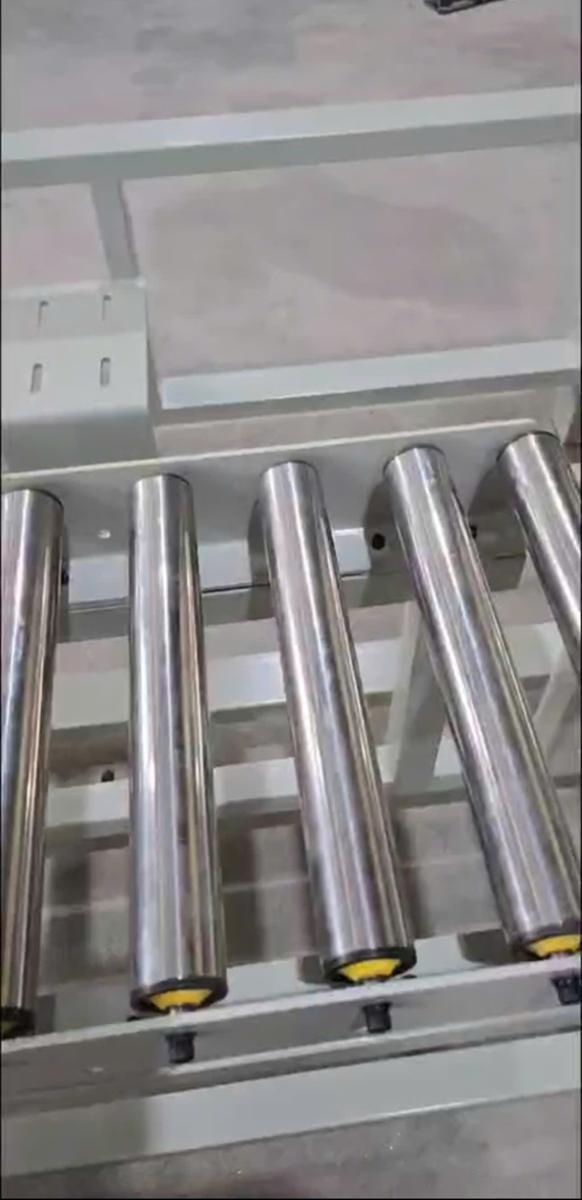

Con lăn inox đầu nhựa vàng lắp trên khung chấn hình

Hướng dẫn lắp con lăn (quả lô) vào khung

  1. Căn trục có vátXoay con lăn cho mặt vát của trục trùng với rãnh ngàm trên khung chấn hình.
  2. Gài trục vào rãnh ngàmĐặt trục vào rãnh hai bên khung; mặt vát giữ trục không quay theo con lăn.
  3. Bắt bu-lông cố địnhBắt bu-lông M8 kèm long đen qua thành khung vào lỗ ren đầu trục, siết đều hai đầu.
  4. Kiểm tra đồng phẳngĐặt thước thẳng dọc băng; mọi con lăn phải chạm thước, không có con lăn cao hoặc thấp hơn.

Ứng dụng

Băng nào cho ngành nào

Thủy hải sảnMôi trường ướt, nước muối, rửa liên tục. Băng TPU đồng nhất trắng, xanh, lạnh sâu đến −30 °C; băng răng dẫn động thay băng nhựa module ở khu phân cỡ, rửa tôm.
Chế biến thịt, gia cầmMỡ, đạm bám, yêu cầu dò dị vật cao. Băng TPU, PU chịu dầu mỡ, màu xanh dễ thấy mảnh lạ, băng răng dẫn động không trượt.
Bánh mì, bột nhàoBột dính, bụi bột, mép băng dễ xơ. Băng PU mặt chống dính, mép bịt kín, băng mỏng chạy mũi dao nhỏ ở khâu cắt, chuyển.
Bánh kẹo, snackĐường, dầu, sản phẩm dính. Băng PU làm nguội, băng tải cong, dây tròn PU, lưới inox lò nướng, băng xoắn ốc.
Nông sản, rau củ quảĐất cát, ẩm, rửa nhiều lần. Băng gân chắn, vách chắn cho băng nghiêng, băng TPU đục lỗ thoát nước, lưới inox máy sấy, máy chần.
Sữa, phô maiẨm, cần vệ sinh thường xuyên. Băng TPU đồng nhất mặt kín, gân hàn liền cho phô mai bào, băng máng sâu.
LogisticsBăng PVC chống trượt, băng nghiêng, băng máy soi X-ray, băng ống lồng xe tải.
Điện tửBăng PVC chống tĩnh điện, băng gân cho máy kiểm tra, băng phân loại nhiều làn.
Gạch men, vật liệuDây tròn, dây V PU chịu mài mòn chuyển gạch, kính; băng PVC mặt nhám cho bao, thùng.

Báo giá băng tải

Gửi kích thước, nhận báo giá

Chụp ảnh băng cũ và tem máy nếu có, gửi kèm kích thước qua Zalo. Thợ xưởng sẽ gọi lại xác nhận mã băng và thời gian giao.

Hotline · Zalo · WhatsApp
0931 375 588
GọiZaloWhatsApp
0915 188 298
GọiZaloWhatsApp
Cần đo những gìKhổ rộng (mm), chu vi hoặc chiều dài băng (mm), độ dày, màu, mặt trên và mặt dưới, kiểu nối, gân hoặc vách nếu có.
Xưởng và văn phòngKhu HC số 2, Phường Vĩnh Phúc, Tỉnh Phú Thọ · Tòa nhà Hoàng Yến, Lô NV47-L09 KĐT Chi Đông, Quang Minh, Hà Nội
